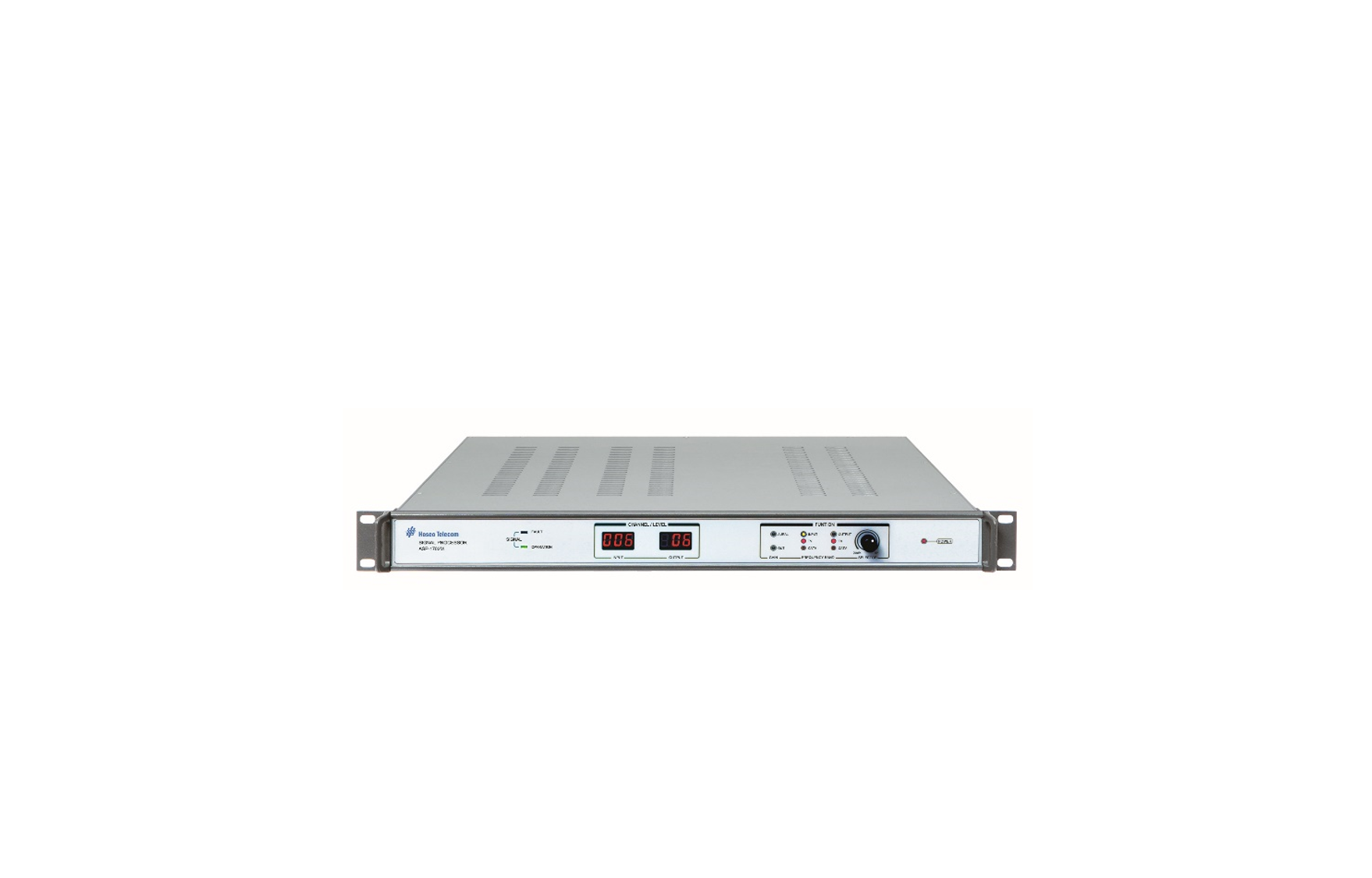

TV Signal Processor

ASP-1702M
  • 주파수 가변형 신호처리기

TV Signal Processor

Introduction

지상파 Antenna에서 수신된 UHF 및 VHF 대역의 RF신호를 IF 신호로 변환하여 영상신호와 음성신호를 인접채널 전송이 가능하도록 분리 조정하며, 불요파 신호를  제거 및 AGC기능에 의한 안정된 신호레벨을 지정된 TV 채널로 변환하여 송출하는 Heterodyne 신호 처리기이며 주파수 가변형으로 자유로운 입출력 주파수 가변형 신호처리기이다.


Features

- 수신신호 상태를 확인할 수 있는 LED동작 표시 기능

- 입력 변동에 강력 대응하는 AGC기능(±20dB)

- 고성능 SAW Filter 채용으로 인접채널 전송에 우수

- 우수한 PLL Synthesizer OSC를 채택 주파수 안정도 우수

- Jog Shuttle 방식에 의한 편리한 Control기능

   · 입출력 채널(주파수) 가변 및 표기 기능

   · Aural Level 조절 및 조정상태 표기 기능

   · RF 출력 Level 증감 조절 및 측정 기능

   · TV/CATV Band 선택 기능

- 1RU, 표준형 19” Rack Mount Type


Specification

RF Input

  • Frequency Range
  • 54~870 MHz
  • Input Channel
  • 1 CH
  • Impedance
  • 75 Ω
  • Input Level
  • 0 ~ 20 dBmV
  • Return Loss
  • ≥ 16 dB
  • Noise Figure
  • VHF 8 dB / UHF 10 dB

IF

  • AGC
  • -20 ~ 20 dB
  • Visual Frequency
  • 45.75 MHz
  • Visual Carrier Level
  • 28 dBmV
  • Aural Frequency
  • 41.25 MHz
  • Aural Carrier Level
  • 13 dBmV

RF Output

  • Frequency Range
  • 54~870 MHz
  • Impedance
  • 75 Ω
  • Output Level(Visual)
  • 55 ± 5 dBmV
  • Level Adjusting Range
  • 0 ~ -15 dB
  • Frequency deviation
  • ≤ ±12 ppm
  • Spurious (Visual)
  • ≤ -60 dB
  • Adjacent Channel Carrier Attenuation Characteristic
  • ≥ 45 dB (Out-of-band)
  • Spurious
  • ≤ -60 dB
  • Return Loss
  • ≥ 17 dB
  • Return Loss
  • ≥ 16 dB
  • HUM Modulation
  • ≤ -63 dB

General

  • Power Requirements
  • AC 90~230 V, 50/60 Hz
  • Power Consumption
  • Max. 32 W
  • Weight
  • 3.6 Kg
  • Dimensions (W x H x D)
  • 482 x 44 x 200 mm
