신제품
Fireproof Coaxial Cable
(내화동축케이블)
HFSC-FRR 12D
- IEC 60331-11/23
- 750℃ / 90분
- 난연규격 : IEC 60332-1
- 최소 굴곡반경 : 120㎜
- 포장 : Wood Drum
Fireproof Coaxial Cable
(내화동축케이블)
Introduction
내화동축케이블은 화재 발생 시 기능과 구조적 무결성을 유지하여 고온
조건에서도 주장비(중계기등)와 안테나 간 통신신호 및 전력공급을
효과적으로 유지하도록 보장하는 것을 목적으로 특수 제작된 케이블로서,
지정된 시간 동안 열,화염,연기등 화재의 영향으로 부터 견디도록
특별히 설계된 무선통신전용 내화 케이블 이다.
Features
• 내화규격 : IEC 60331-11/23
- 750℃ 불꽃 90분
- 통전&도체파열 만족
(화재시 작동)
• 난연규격 : IEC 60332-1
• 할로겐 프리
• 최소 굴곡반경 : 120㎜
• 포장 : Wood Drum
Specification

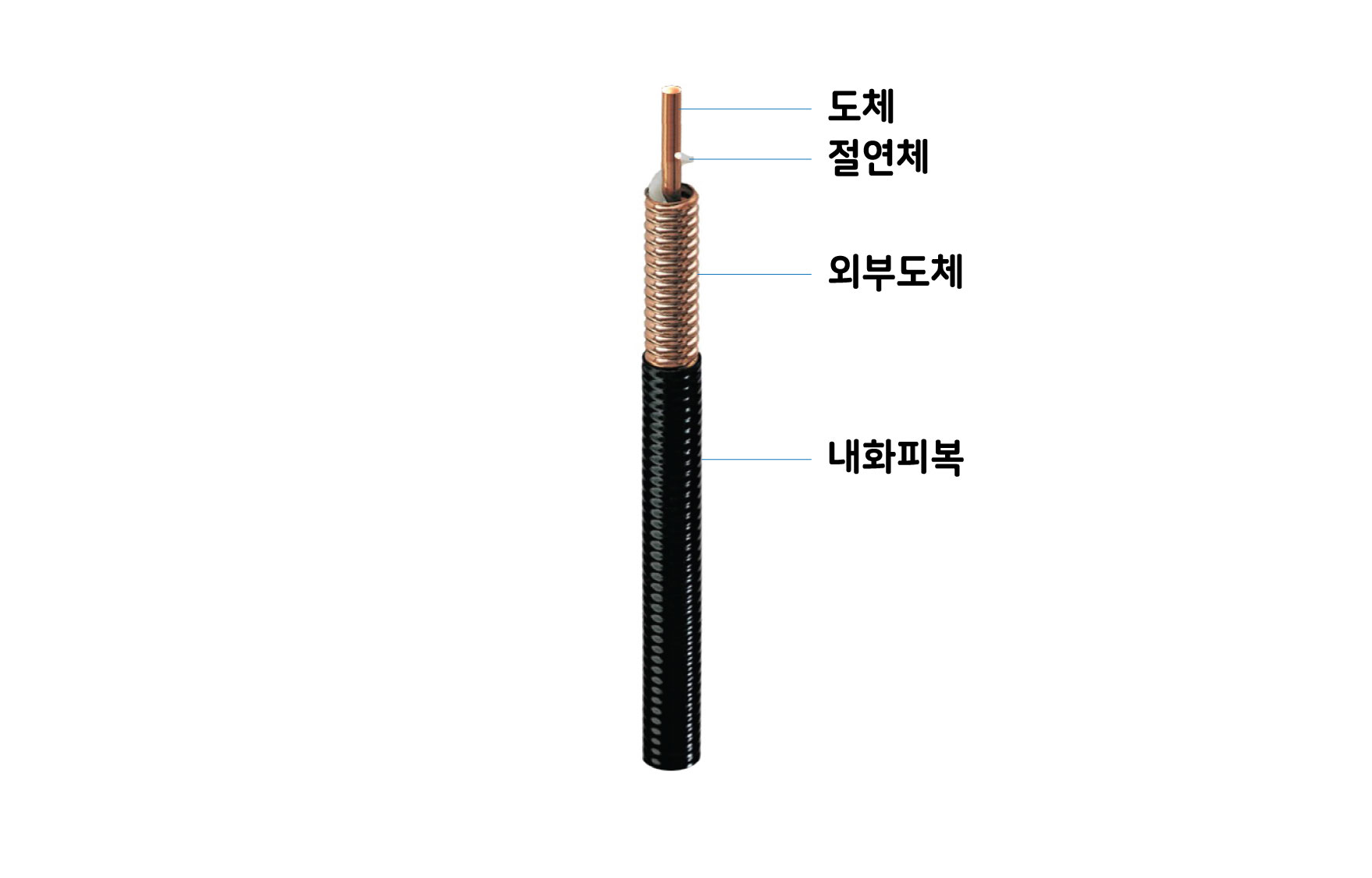

Construction Materials
- 중심도체
- Copper
- 절연체
- Fire Resistance
- 외부도체
- Helically Corrugated Copper Tube
- 시스체
- Flame/Fire Retardant PE
Electrical Specification
- 임피던스
- 50±3 Ω (Average value at 50~1,000MHz)
- 전파속도
- Nominal 84%
- 최소굴곡반경
- 120mm
- 내화
- meet (IEC 60331-11/23)
- 난연
- meet (IEC 60332-1)
- 할로겐, pH 및 전도도
- Chlorine < 0.5%
- pH-value > 4.3
- Conductivity < 100μm/츠
- 연기밀도
- Min. 60% (IEC 61034-1/2)
- 관련 커넥터
- CHFS 12NM or 12NF (N type, Male or Female)
Dimensions
- 중심도체
- 3.6 mm
- 절연체
- -
- 외부도체
- 12.2 mm
- 시스체
- 13.6 mm
Attenuation (dB/100m)
- 100 MHz
- 3.8 dB
- 150 MHz
- 4.9 dB
- 300 MHz
- 8.1 dB
- 450 MHz
- 11.2 dB
- 960 MHz
- 22.5 dB
